Sensor Umidade

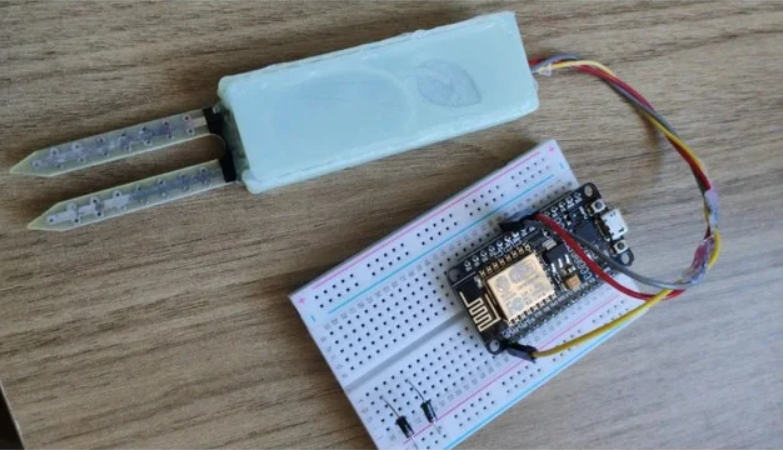

Projeto monitorar a umidade de solo de vários recipientes através de sensores capacitivos utilizando um único esp8266 controlador.

Descrição

O GPSA necessitava de um mecanismo para controlar a umidade de recipientes de pesquisa envolvendo solo e minhocas.

Para atender a necessidade foi criado um sistema que envia para o servidor [ubidots] o valor dos sensores conectados no esp8266. O sistema aceita até 8 sensores, que são controlados através das portas digitais (ligando-os e desligando-os), e configurados através do portal.

Configuração

WI-FI

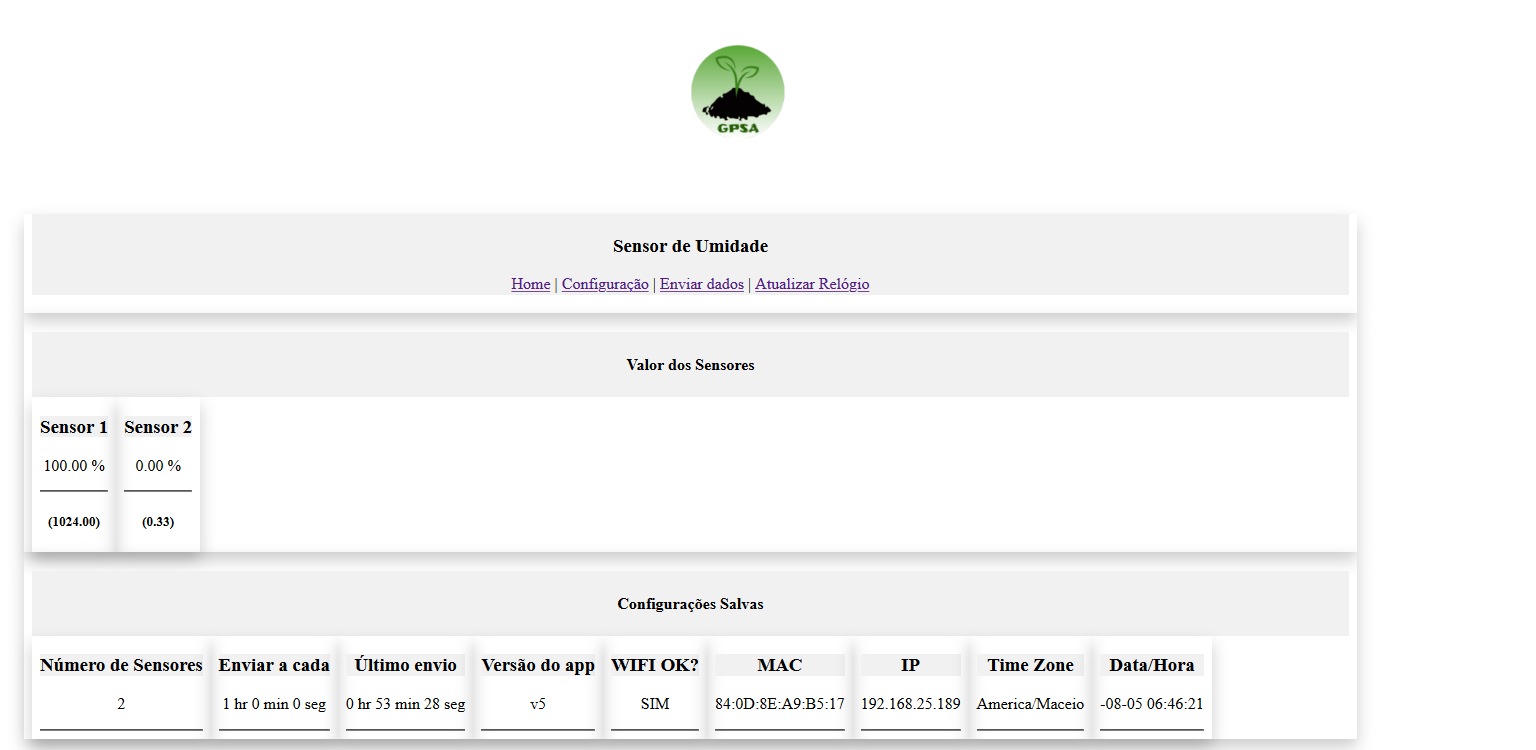

A solução faz uso da lib IotWebConf para abrir um portal captive, que permite o manuseio e configuração da solução.

Ubidots

A cada período (previamente cadastrada) as informações são enviadas para o servidor Ubidots. Para tal é necessário informar o token do usuário.

Para cada sensor é enviado o valor RAW (como lido do sistema) tendo como faixa 0~1023.

Importante destacar que é preciso fazer a calibração de cada sensor utilizado. No nosso caso fizemos o teste com o solo seco, úmido e saturado. Com estes valores foram criados os gráficos no portal do Ubidots.

Conexões

A imagem abaixo apresenta o esquema de conexão com 4 sensores, que foi definido através dos pinos int digitalPinsSoilMoisture[] = {14, 12, 13, 15, 2, 0, 4, 5};;

.

A ordem dos pinos definida em digitalPinsSoilMoisture representa a posição de cada um dos sensores.

Ver a definição dos pinos em aqui.

API / Exemplo básico

#include <Arduino.h>
#include <SoilMoistureSensor.h>
#include <SoilMoistureManager.h>

int digitalPinsSoilMoisture[] = {14,12,13,15, 2, 0, 4, 5};
SoilMoistureManager *smm;
int count = 2; // Dois sensores de umidade

setup(){
  smm = new SoilMoistureManager(digitalPinsSoilMoisture, count);
  smm->printStatus();
}

loop(){
  for (unsigned i = 0 ; i < smm->getQtdSensors(); i++){
    char sensor[20], sensorRawValue[20];
    sprintf(sensor,"Sensor_%d", (i));
    sprintf(sensorRawValue,"Sensor_%d_Raw", (i));
    SoilMoistureSensor s = smm->getSensores()[i];
    float value = s.getMoistureValue();
    float rawValue = s.getMoistureRawValue();
    Serial.printf("%s = %f [%f]\n", &sensor, value, rawValue);
  }
  delay(5000);
}

Sensores testados

GBK

• Fazer download do case para impressora 3D.

Sensor Higrômetro

• Fazer download do case para impressora 3D.

GPSA: Grupo de Saneamento Ambiental.
